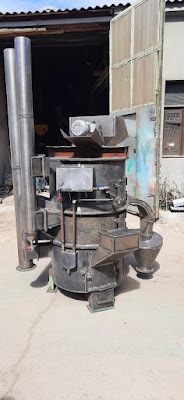

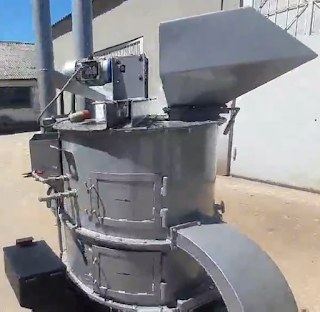

Универсальная двухчанная огневая жаровня
Применяется в:
-Масло цехах для увлажнения и нагрева измельченных семян.
-Крупо-цехах для пропаривания зерня крупяных культур (гречихи, овса, гороха и т.п.) и круп с последующей их сушкой.
-Масло цехах для увлажнения и нагрева измельченных семян.
-Крупо-цехах для пропаривания зерня крупяных культур (гречихи, овса, гороха и т.п.) и круп с последующей их сушкой.
-Верхнего и нижнего чана с мешалками
-Огневой твердотопливной печи
-Каналов отвода горящих дымовых газов
-Системой пароснабжения
Днища чанов изготовлены из двух стальных дисков, сваренных по периферии.
Образовавшиеся между ними пространства предназначены для пропуска через них горячего воздуха и дымовых газов, которые нагревают обрабатываемое сырье.
Данная конструкция позволяет организовать регулировку температуры нагрева сырья и предотвращение его местных перегревов и подгораний.
Кроме того предусмотрена возможность перераспределения потоков теплоносителей между днищами нижнего и верхнего чанов.
Кроме того предусмотрена возможность перераспределения потоков теплоносителей между днищами нижнего и верхнего чанов.
Сырье загружается в приемный бункер откуда автоматически через перепускной клапан подается в верхний чан, где происходит его нагрев от днища, пароувлажнение и при необходимости дополнительное увлажнение водой. Далее благодаря второму перепускному клапану сырье автоматически попадает в нижний чан жаровни, где происходит его дальнейшая термообработка и сушка до необходимой влажности. Высота сырья в жаровнях регулируется перепускными клапанами, а общее время нахождения сырья в двух чанной жаровне и ее производительность- выгрузной заслонкой на выходе.
Для контроля за температурой теплоносителя жаровень, установлены термометры, а для регулирования их нагрева дополнительные заслонки и клапаны.
В систему пароснабжения входят: емкость для воды, трубопроводы с запорной арматурой, парообразователь и парораспределительный змеевик.
Данная система предназначена для подачи пара, а при необходимости, воды в верхней чан жаровни.
В систему пароснабжения входят: емкость для воды, трубопроводы с запорной арматурой, парообразователь и парораспределительный змеевик.
Данная система предназначена для подачи пара, а при необходимости, воды в верхней чан жаровни.
Во избежание пригорания сырья к поверхности нагрева, его равномерного пароувлажнения в каждом чане, на едином валу, установлены мешалки с общим электроприводом.
Удаление пара не принудительное, что предотвращает окисление масла в процессе жарения в обечайке.
Из верхней жаровни установлен карман для отбора проб.
Для осмотра внутреннего пространства чанов имеются смотровые люки.
Удаление пара не принудительное, что предотвращает окисление масла в процессе жарения в обечайке.
Из верхней жаровни установлен карман для отбора проб.
Для осмотра внутреннего пространства чанов имеются смотровые люки.
Технические характеристики:
Производительность | кг/ч | 150 |
Площадь жаровни | м кв | 0.88 |
Установленная мощность привода мешалки | кВт | 380В – 1.1 кВт |
Габаритные размеры | мм | 1350хх1200х1650 |
Масса | кг | 480 |
