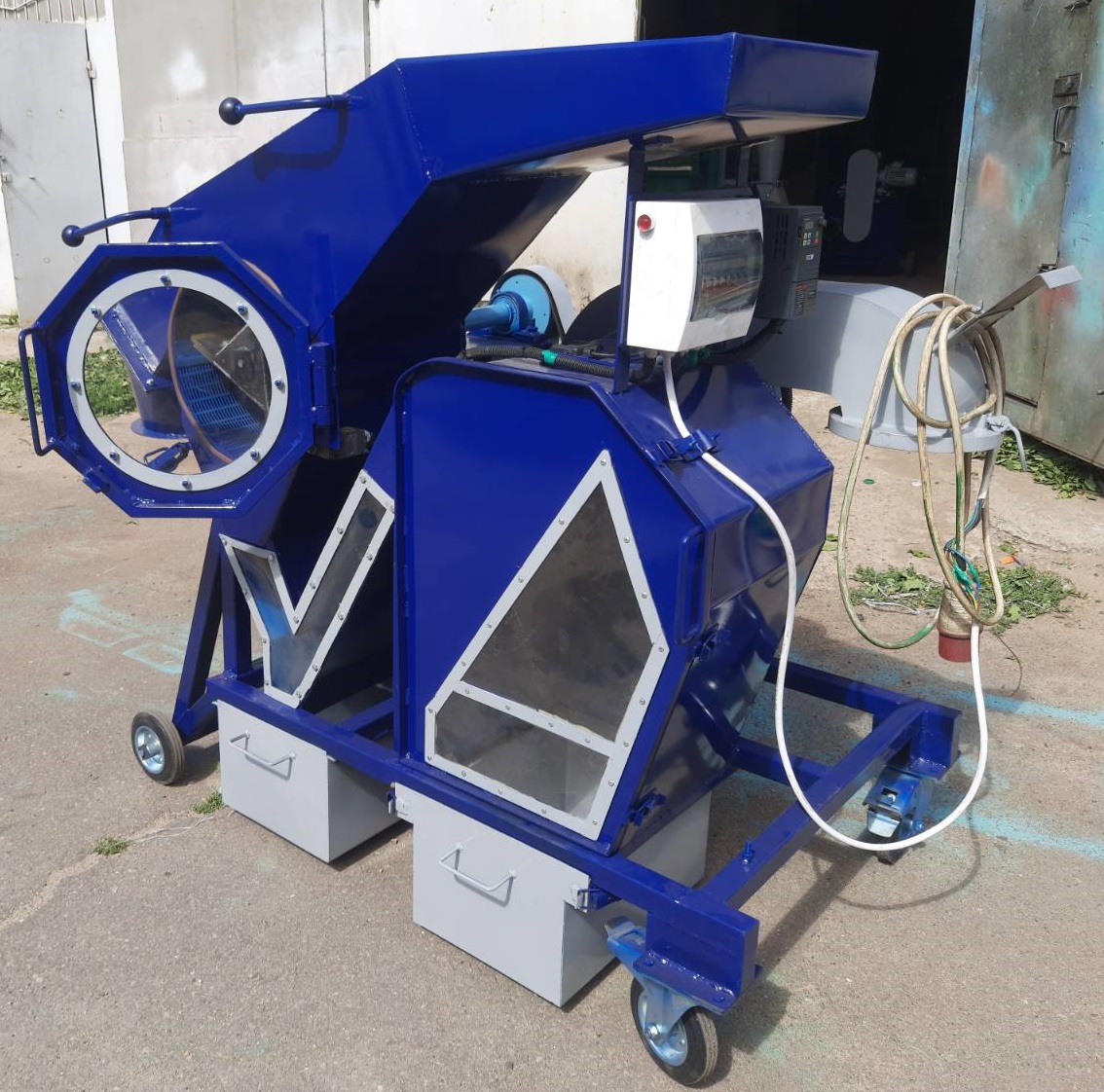

Универсальная селекционная молотилка-терка УСМТ-350

Предназначена для:
-Обмолота пучков зерновых, зернобобовых и крупяных культур.
-Обмолота корзинок подсолнечника.
-Вытирания трав.
-Последующего провеивания вороха.

Дополнительно может оснащаться дисковым ножом для обрезки комлевой части снопов и последующего из обмолота.



Молотилка с дисковым ножем

Технические характеристики:

Наименование	Един.изм	Кол-во
Производительность до	пучков в час	50÷ 80
Мощность:  Установленная мощность без дискового ножа Установленная мощность дискового ножа	кВт кВт	2,21 1,1
Габаритные размеры:	мм	1600х940х1550
Масса	кг	220
Частота вращения молотильного барабана		300 ÷ 1400
Регулировка частоты вращения молотильного барабана		Без ступенчатая (при помощи преобразователя частоты)
Зазор между полиуретановым бичем и декой	мм	0 ÷15
Тип вентилятора		центробежный
Частота вращения вентилятора	об/мин	2960

Состоит из рамы на колесах, молотильной камеры, воздушной системы очистки, сорников, зерна и половы.
Молотильная камера имеет загрузочный лоток, выгрузной патрубок обмолоченных остатков, сменные молотильные барабаны, решетчатые деки и аспирационный канал.

Молотильные барабаны применяются двух типов:

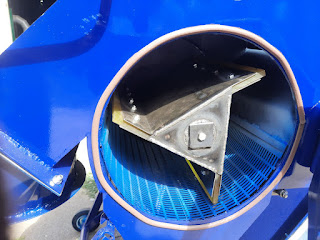

-Трехлопастной каркасный барабан с жесткозакрепленными выдвижными полиуретановыми бичами,позволяющеми устанавливать необходимый зазор между ними и решетчатой декой.
-С двумя подвешенными на осях параллельно валу стальными билами.
-Увеличивая или уменьшая частоту вращения этого барабан, соответственно изменяется центробежная сила действующая на эти два била, а значит и степень воздействия их на обмолачиваемый материал.
Кроме того билы могут проворачиваться на своих осях, увеличивая при этом зазормежду собой и решетчатой декой. Это предотвращает возможность "заклинивания" крупных элементов обмолачиваемого материала между билами и решетчатой декой.

В комплекте молотилки входят четыре сменных дек для обмолота различных культур.

При обмолоте зерновых культур пучок вводится в молотильную камеру, а его комлевая часть остается в руке подавальщика на время обмолота. После полного обмолота колосьев пучек вытаскивается. При обмолоте гороха, вики и других культур с ярусным расположением стручков, а так же корзинок подсолнечника пучев или корзину подают в молотильную камеру полностью.

При обмолоте снопов их сначала укладывают на приемный стол, держа его комлевую часть, перемещают к молотильной камере. По мере передвижения массы дисковый нож отрезает комлевую часть стержней, которая остается в руках подавальщика, а оставшаяся часть при открывании клапана молотильной камеры обмолачивается.
Вымолоченное зерно с примесями поступает сквозь решетную деку в аспирационный канал, из которого легкие примеси уносятся в осадочную камеру и оседают в ковш, а зерно просыпается в ковш для зерна.

После полного вымолота открывается выгрузной клапан молотильной и обмолоченные стебли и остатки корзинок выбрасываются наружу.

В молотилке предусмотрена плавная безступенчатая регулировка оборотов молотильного барабана. Скорость воздушного потока в аспирационном канале регулируется заслонкой.

Для предотвращения сортосмешивания семян различных сортов предусмотрены:
- Легкий доступ и осмотр молотильной камеры.
- В аспирационной камере, удобный, визуальный контроль и дополнительная подсветка.
- Легкий доступ в камеру осадков половы.

Высота приемного стола 1,20 м.

Обмолок подсолнечника

Молотилка с дисковым ножем
