Пневматический транспортер пневмопогрузчик зерна ПТЗ
Для подачи любого сыпучего груза в любое место
Всасывающе-нагнетающие пневмотранспортеры зерна с приводом от электродвигателей ПТЗ-5Е, ПТЗ-8Е, ПТЗ-12Е, ПТЗ-14Е, ПТЗ-20Е:
Предназначены для транспортировки зерновых культур и других похожих сыпучих продуктов.
Всасывание зерна осуществляется прямо с земли, транспортных средств, засыпных ям и силосов хранения. Перемещение зерна возможно, как по горизонтали, так и по вертикали.
Применение временных нагнетающих стальных трубопроводов позволяет подавать зерно в необходимое место.
Принцип работы:

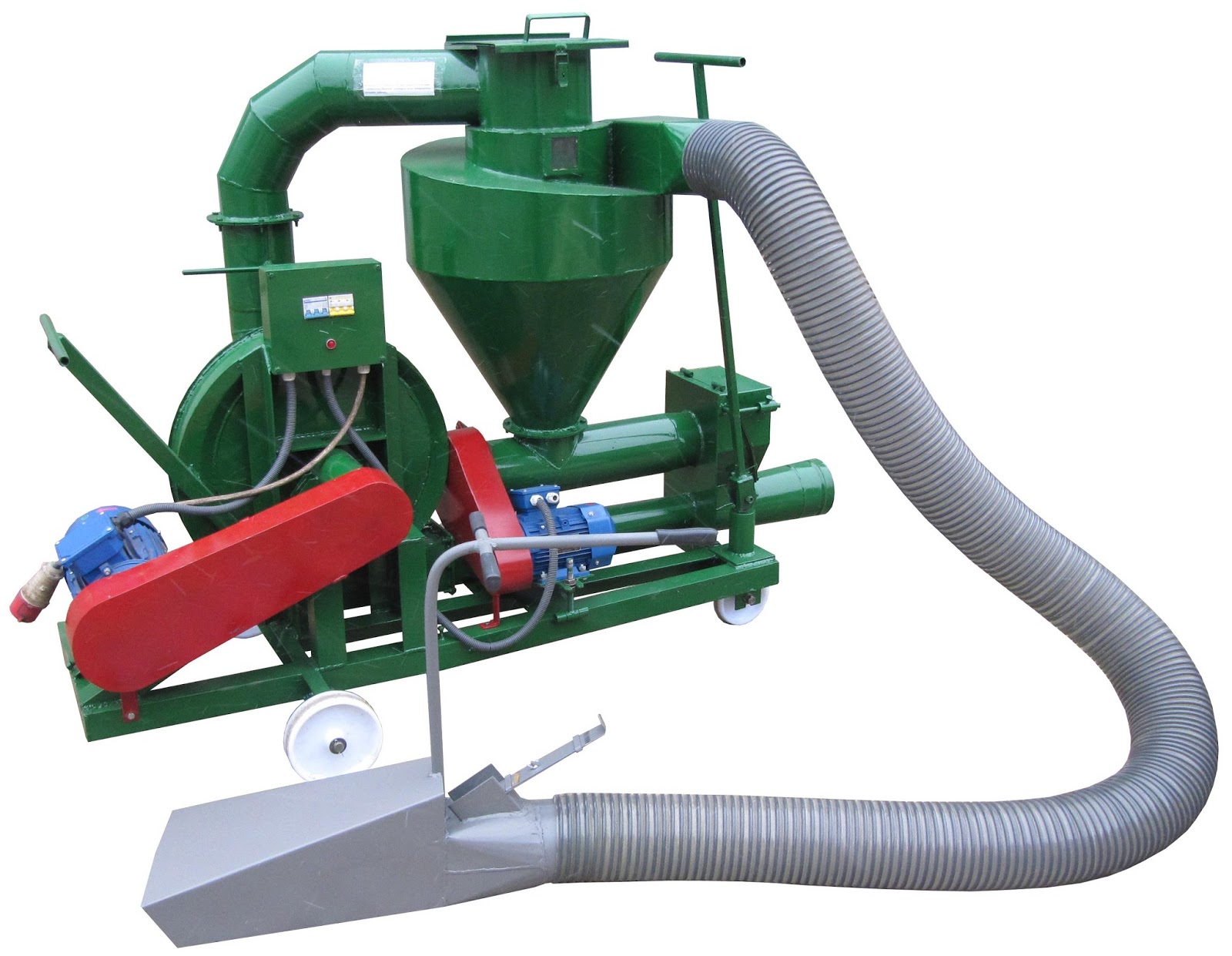

Зерно засасывается приемным соплом и по гибкому рукаву поступает в циклон установки, под циклоном находится шнековый затвор, который равномерно подает зерно в трубопровод. Вентилятор высокого давления создает поток воздуха, который подхватывает зерно и доставляет его по продуктопроводу до циклона разгрузителя, который производит разделение зерна от отработанного воздуха в месте разгрузки.
Тех. х-ка: |
Произв. до т/ч
|
Установл. мощ.
|
Размеры
|
Стоимость базовой комплектации на 30.01.2018
|
ПТЗ-5Е
|
5
|
7,5+0,75
|
2100х1100х1500
|
|
ПТЗ-8Е
|
8
|
11+1,1
|
2100х1100х1520
| |
ПТЗ-12Е
|
12
|
15+1,1
|
2200х1170х1600
|
|
ПТЗ-14Е
|
14
|
18,5+1,1
|
2200х1200х1600
|
|
ПТЗ-20Е
|
20
|
22+1,5
|
2350х1350х1700
|
Производительность указана при транспортировке пшеницы (насыпной вес - 750 кг/см) с всасывающим гибким шлангом длиной 3м. и высотой погрузки 3м. Максимальная высота погрузки до 12-14м.

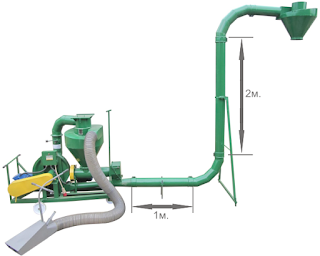

Базовая комплектация:
Пневмотранспортер (в сборе) - 1шт
с электродвигателем вентилятора 380V, с пультом прямого пуска
Гибкий шланг 3м
Труба металлическая диам160мм 1м - 1шт
Труба металлическая диам160мм 2м - 1шт
Колено 90гр R500 диам 160мм - 2шт
Хомут соединительный - 5шт
Циклон разгрузитель - 1шт
Опора циклона - 1шт
Насадка универсальная для забора из буртов - 1шт
Дополнительная комплектация по желанию заказчика:
Гибкий шланг, металлические трубы, колена, хомуты соединительные, эл. двигатель вентилятора 380/660V с эл. пультом плавного пуска.
Достоинства по сравнению с аналогами:
1 Более экономичный вентилятор
2 Шнековый затвор по сравнению со шлюзовым более долговечен, ремонтопригоден, не требует дорогого мотор-редуктора.
2 Шнековый затвор по сравнению со шлюзовым более долговечен, ремонтопригоден, не требует дорогого мотор-редуктора.
3 Соединительные хомуты более массивны, что позволяет им более жестко, стыковать трубопроводы и более надежны в эксплуатации.
4 Предусмотрен быстрый монтаж горизонтальных трубопроводов на необходимой высоте и фиксация вертикальных к дополнительным стойкам или каким либо конструкциям за счет зажимов предусмотренных на этих трубопроводах.
