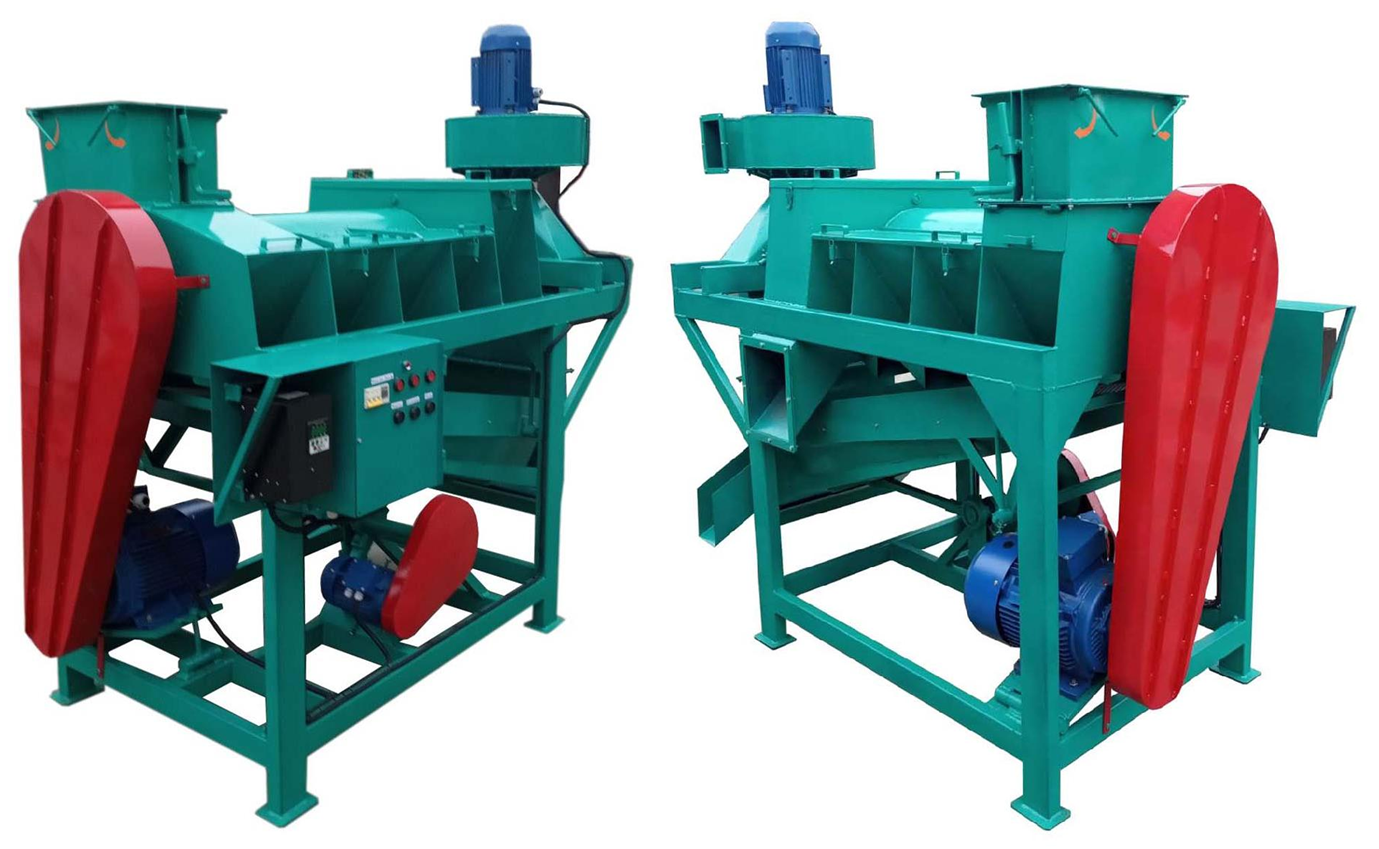

Кукурузолущилка. Молотилка кукурузных початков МКП-10

Применяется для обмолота очищенных от обертков кукурузных початков гибридных и сортовых семян и сортировки продуктов обмолота. Возможно использование при переработке кукурузы на продовольствие или фураж.



Молотилка состоит из молотильного и зерноочистительного блоков, смонтированных на общей раме.

Основной рабочий орган машины - горизонтальный-винтовой барабан вращающейся внутри неподвижной цилиндрической , из стальных прутьев, решетки.
Зерноочистительный блок состоит из рассева и аспирационного канала.

Очищенные от оберток початки кукурузы поступают в засыпную воронку  в которой через решетное дно,  производится отбор зерна самообруша, которое минуя молотилку направляется на рассев и очистку.

В установке предусмотрены регулировка подачи початков на обмолот и контроль за нагрузки электродвигателя.

Винтовой барабан своими лопастями, вращаясь, перемещает початки вдоль своей оси.
В процессе перемещения масса початков уплотняется, они трутся друг о друга и о прутья решетки. В результате этого зерно отделяется от стержней и вместе с мелкими кусками стержней и мусором, проходит сквозь прутья решетки  и попадают на решето рассева.

 Очищенные от зерна стержни перемещаются винтовым барабаном в камеру выгрузки, где выводятся наружу.



На решете рассева происходит разделение на:
- сход мелких частей стержней, которые лотком выводятся наружу
- проход-обмолоченое зерно с мелким мусором  подается в аспирационный канал, где проходит очищение от него.
Дальнейшая очистка зерна кукурузы производится на вибропневмостолах, калибраторах и т.п.

Обращаем ваше внимание, что данная установка предназначена для производства именно семенного материала кукурузы потому что:
- в ее конструкции отсутствуют места сбора остатков ранее обработанных семян и при переходе обработки с одного сорта на другой имеется возможность полностью визуально проверить все внутреннее пространство установки.
- технологические параметры рабочих органов установки не допускают травмирования семян.
- при необходимости установим преобразователь частоты для регулировки частоты оборотов винтового барабана молотилки.



Технологическая схема МКП-10



1.  Винтовой барабан
2.  Цилиндрическая решетка

3.  Камера выгрузки

4.  Ситовой корпус

5.  Колебатель ситового корпуса

6.  Всасывающий центробежный вентилятор

7.  Аспирационный канал

8.  Станина
9.  Засыпная воронка
10. Решета
11. Лоток решета

Технические характеристики:

Производительность  (в початках)        т/ч           до	10,0
Установленная мощность, кВт	17,6
Мощность молотилки, кВт	11,0
Мощность рассева, кВт	1,1
Мощность вентилятора, кВт	5,5
Габаритные размеры, мм  Масса, кг	2500х1350х2350 750
