Циклоны Ц (Гипродревпрома/Меркушева)

Циклоны Гипродревпрома служат для улавливания древесных отходов (стружки, опилок и пыли). Циклоны устанавливают только на нагнетательной стороне вентилятора , а также над воронками если используют пневмотранспорт, скорость воздуха во входном патрубке 16-20 м/с, коэффициент местного сопротивления отнессеный к этой скорости -5,4; эффективность 98-98,5%.

Результаты испытаний циклонов типа Ц, проведённых Тверским СМУ "ЦЕНТРПНЕВМОНТРАНСПОРТ" на ряде мебельных и деревообрабатывающих предприятий, показали их реальную эффективность. Степень очистки при улавливании совместно стружек и опилок составила 90,8% на циклонах больших диаметров и 97,5% на циклонах малых диаметров. При улавливании шлифовальной пыли эффективность составила соответственно 76% и 87%.

1 - циклон; 2 - постамент; 3 – бункер; 4 – затвор; 5 – лестница.

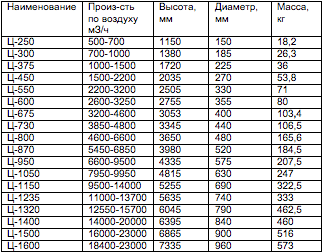

Техническая характеристика:
